在使用CAD软件进行工程制图时，合理管理图层是提升绘图效率的重要环节。系统默认生成的初始图层往往无法满足复杂项目的需求，掌握新增图层的操作方法对设计人员至关重要。本文将详细讲解在AutoCAD中创建新图层的完整流程，帮助用户建立规范化的绘图环境。
CAD图层创建操作指南：

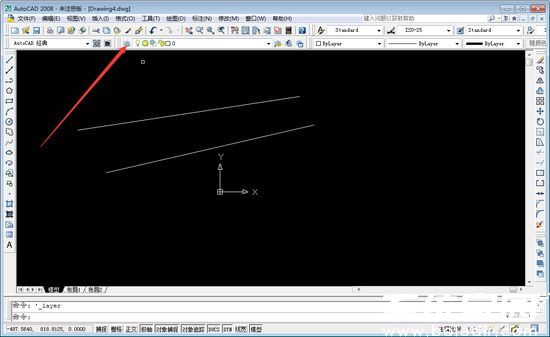

1、启动AutoCAD软件后，在菜单栏选择「格式」选项，点击展开下拉列表中的「图层特性」管理界面（不同版本可能显示为图层管理器）；

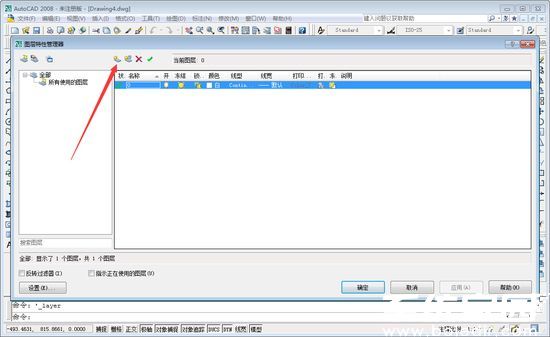

2、在图层特性面板顶部工具栏定位新建按钮（通常显示为星形图标或带有+符号的图形），单击该按钮生成空白图层；

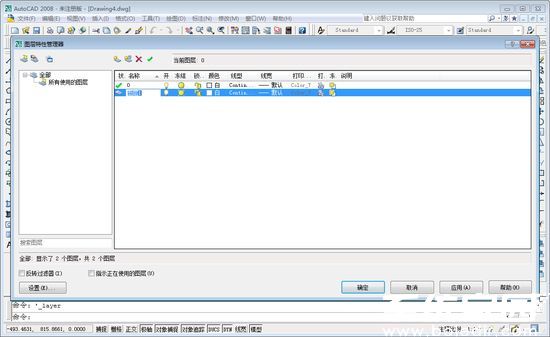

3、系统会自动生成以"图层1"命名的初始图层，此时可连续点击新建按钮批量添加多个图层；

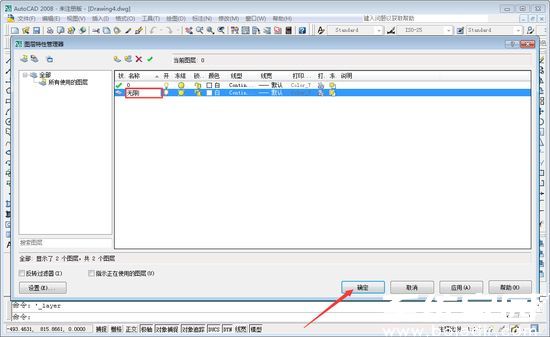

4、选中需要修改的图层，依次设置关键属性：双击名称栏可重命名（建议采用轴线/标注/填充等分类命名），点击颜色方块选择辨识色，在线型栏加载所需线型（如虚线、点划线），通过线宽下拉菜单指定打印粗细；

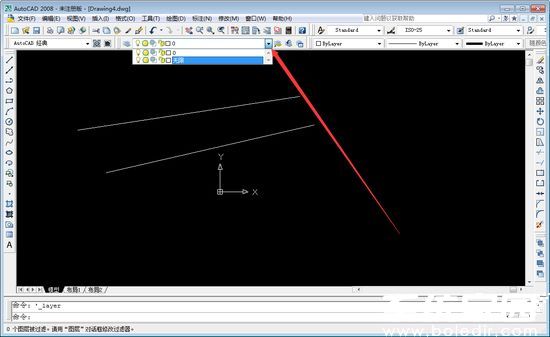

完成所有参数配置后，建议进行图层状态检查：确认各图层可见性开关（灯泡图标）保持开启，冻结/锁定状态符合设计需求。建议建立图层命名规范，将构造线、标注、文字等元素分层管理，可大幅提升复杂图纸的编辑效率。定期清理未使用的冗余图层，能有效优化文件体积和运行速度。
通过上述步骤即可完成新图层的创建与配置，合理运用图层管理功能可使绘图过程更加高效。建议在实际操作中建立标准化图层模板，便于不同项目的快速套用。持续关注图层应用技巧，将有助于提升专业制图水平。
