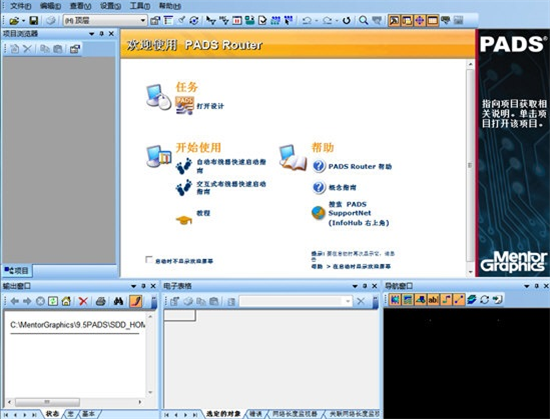

PADS95电子工程PCB设计工具

PADS9.5专业版作为电子工程领域广泛应用的PCB设计解决方案，其智能化元件布局系统可显著提升电路板开发效率。该工具集成了多层板设计验证与信号完整性分析模块，在医疗设备、通信基站及消费电子产品研发中展现卓越性能。

核心功能优势解析：

1、跨平台设计兼容性

内置Protel双向转换引擎，实现历史项目数据无缝迁移。针对OrCAD原理图文件提供网表导入支持，确保跨团队协作时设计参数精确同步。

2、企业级数据互通

支持Expedition格式数据包直接读取，可生成BoardStation标准工程文档。通过Spacctra Link模块实现与Cadence工具链的协同作业，满足复杂电路布线需求。

3、全流程生产对接

集成CAM350数据接口，可直接生成符合ISO标准的钻孔图表与光绘文件。钢网层数据输出模块适配主流SMT设备参数要求，缩短产品试产周期。

工程设计实践模块：

1、智能化布局引擎

基于形状规则的自动布线系统，支持HDI板盲埋孔设计。热力分布模拟模块可预判电路板散热情况，避免后期返工。

2、三维校验系统

器件装配冲突检测功能精确到0.01mm，支持STEP格式机械结构文件导入。实时阻抗计算工具确保高速信号完整性符合设计要求。

3、团队协作方案

OLE自动化接口实现与EDA工具链深度整合，设计变更可自动同步至BOM管理系统。版本比对工具快速定位工程修改点，降低协作沟通成本。

工程应用技巧说明：

1、元件标号批量管理

通过Filter筛选器全局调整丝印参数，保持图纸标注一致性。建议将字体尺寸设置为板厚的1/3，确保可读性与美观度平衡。

2、制造文件规范输出

阻焊层数据建议保留0.15mm安全间距，钢网文件需区分SMD器件类型。Gerber文件生成时注意添加层标识注释，避免生产误解。

3、企业标准集成方案

在Drafting模块预置公司LOGO与图框模板，通过库调用实现设计标准化。建议建立专属封装库管理系统，确保器件footprint符合IPC标准。

设计层功能详解：

TOP/BOTTOM层采用动态铜箔填充技术，支持复杂铺铜区域自动避让。Solder Mask层数据生成时，需注意插件孔开窗参数设置。

Assembly层建议包含器件轮廓与极性标识，Silkscreen层文字方向应遵循行业阅读习惯。Drill Drawing需标注特殊孔型加工要求，建议附加孔位坐标说明表。
